【WizFi630】一款高性能802.11b/g/n 嵌入式Wi-Fi模組

WizFi630容許一個有RS232串口接口的嵌入式裝置透過Wi-Fi連接到TCP/IP網絡。因為WizFi630內嵌交换机(用於IP路由器功能), 所以WizFi630 可以同时工作為 “串口轉Wi-Fi” 和接入点(AP)。它支持3个以太网端口, 可以將已有以太网接口的裝置輕鬆地连接到无线网络。

1. 特性:

- 兼容 IEEE 802.11 b/g/n

- 物理连接速率达到 150Mbps (有效速率 : 90Mbps)

- 运行模式: 网关, AP (桥接), AP-客户端, 客户端, AD-HOC

- 支持3个以太网端口(10/100 高速以太网)

- 支持2个UART口 (1200bps to 921,600bps)

- 安全性: WEP 64/128bit, WPA/WPA2-PSK TKIP, AES and 802.1x

- 配置容易: 内置的网络服务器、串行命令和Windows 功能

- 紧凑尺寸 : 33 x 43 x 4.5mm

- CE, FCC, KCC 认证

2. WizFi630開發板工具

- WiFi630 评估板

- WizFi630 模块

- RS-232 线

- 以太网线

- 天线

- 电源适配器 (5V, 2A)

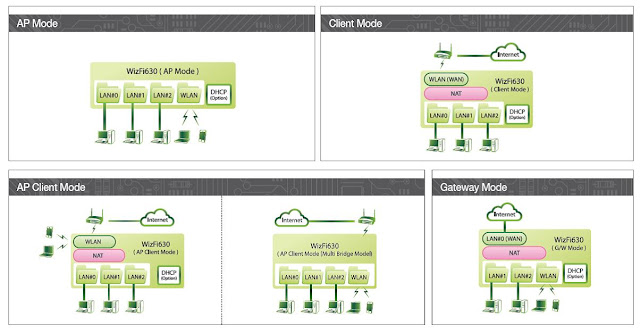

3. WizFi630的工作模式



4. WizFi630的應用參考:

4.1 酒店房间控制系统

（1）WizFi630的工作模式: AP-客户端模式 & 以太网转Wi-Fi

（2）基于酒店房间控制系统, WizFi630运作为AP-客户端模式提供了结合以太网和Wi-Fi的多重网络环境。用户可以透过

（3） Wi-Fi或以太网来控制灯光, 电视或酒店房间的其他电器。



4.2 音频/视频数据流

   WizFi630的工作模式: AP-客户端模式

   关于透过Wi-Fi网络的多媒体数据流, 客户设计了一个基于WizFi630的硬件保护装置(dongle)系统。 AP-客户端模式结合以太网和Wi-Fi端口，可以通过本地网络轻松配置。
